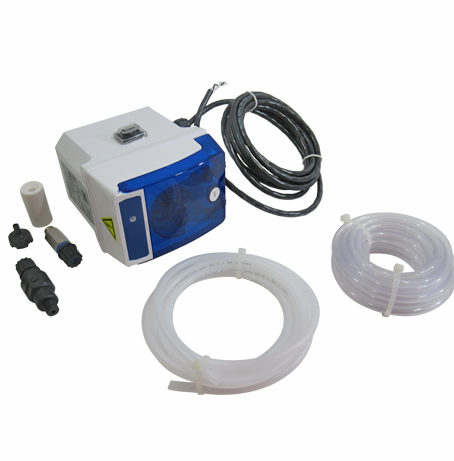

在工業流體投加與精準加藥領域，計量泵（如SEKO的Tekna電磁泵或MS1機械泵）因其往復式的工作特性，不可避免地會產生壓力脈動。這種脈動如果處理不當，會導致管路劇烈震動、壓力表失靈，甚至引發“水錘效應”造成管道爆裂。

為了解決這一問題，計量泵脈沖阻尼器成為了系統標配。然而，即便選購了高質量的緩沖設備，如果安裝不當，其效能將大打折損。計量泵脈沖阻尼器安裝位置究竟在哪？如何通過科學的布局確保加藥系統的平穩運行？本文將作為一份深度實戰指南，為您詳解阻尼器的安裝邏輯與操作細節。

一、 核心痛點：為什么計量泵必須安裝脈沖阻尼器？

計量泵（無論是隔膜式還是柱塞式）本質上是通過改變泵腔容積來輸送流體的。這種往復運動意味著流量是間歇性的，流體在管道內一會兒加速，一會兒停止。

這種流量的周期性波動會產生巨大的慣性力。當流體突然停止時，動能轉化為壓力能，形成瞬時高壓沖擊。這不僅會縮短計量泵隔膜的壽命，還會導致出口管路出現肉眼可見的晃動。計量泵脈沖阻尼器的作用就像是電路中的電容或汽車的減震器，通過內部氣墊的壓縮與釋放，吸收脈沖能量，使間歇性流體變?yōu)檫B續平穩的流體。

二、 黃金法則：計量泵脈沖阻尼器安裝位置的首選

關于計量泵脈沖阻尼器安裝位置，行業內有一個鐵律：應盡可能靠近泵出口安裝。

1. 距離泵頭的垂直距離

理想情況下，脈沖阻尼器應安裝在距離泵排液口 10-15倍管徑 范圍內的位置。例如，如果您使用的管路內徑為15mm，那么阻尼器距離泵出口的距離最好不要超過25厘米。

2. 為什么要靠近安裝？

阻尼器的核心任務是“就地平抑”。如果阻尼器安裝在管路末端，泵產生的壓力沖擊波已經傳遍了整條管道，管路震動已經發生，此時阻尼器只能保護末端的儀器，而無法保護整條管路和泵頭。只有緊貼泵排液口，才能在波動產生的第一時間將其“吸收”在搖籃里。

三、 安裝方向與連接方式：垂直還是水平？

明確了計量泵脈沖阻尼器安裝位置后，具體的安裝姿態同樣決定了其緩沖效率。

1. 垂直向上的 T 型連接

通常建議將脈沖阻尼器垂直安裝在排液管路的上方，通過一個 T 型三通與主管道連接。

• 原因：垂直安裝有助于阻尼器內部的氣體（或隔膜）更均勻地承受流體壓力。如果水平安裝，內部的空氣或隔膜可能會因重力因素受力不均，導致緩沖頻率與泵跳動頻率不匹配。

2. 避免形成氣塞

在進行管道連接操作時，應確保連接阻尼器的三通支管盡量短。過長的支管會導致空氣積聚，產生不必要的“氣塞”現象，影響阻尼器內部氣墊的彈性反饋。

四、 協同作戰：阻尼器與背壓閥、安全閥的順序

在加藥系統中，阻尼器往往不是孤軍奮戰。它需要與安全閥（泄壓閥）和背壓閥協同工作。正確的安裝順序至關重要：

1. 第一順位：泵出口。
2. 第二順位：安全閥。緊鄰泵出口，防止管路完全堵塞時憋爆泵頭。
3. 第三順位：脈沖阻尼器。用于平滑流量。
4. 第四順位：壓力表。在阻尼器后方，壓力讀數才會穩定，不會隨脈沖跳動。
5. 第五順位：背壓閥。阻尼器必須與背壓閥配合使用。背壓閥提供穩定的阻力，使阻尼器內部的氣墊有“力”可借，從而發揮最大緩沖效能。

五、 特殊工況：吸液端是否需要阻尼器？

雖然大多數討論集中在排液端，但在某些特殊情況下，計量泵脈沖阻尼器安裝位置也可能出現在吸液端。

如果您的吸液管路非常長（超過3米），或者投加的介質粘度很大，泵在吸入沖程時會因為慣性阻力導致吸液不完全，甚至產生“氣蝕”。此時，在泵的進液口安裝一個吸液脈沖阻尼器（又稱吸入緩沖器），可以預存一部分液體，減少吸液阻力，確保泵腔充滿。這對于提高投加重復精度具有顯著作用。

六、 充氣壓力設定：讓阻尼器進入“戰斗狀態”

選對了計量泵脈沖阻尼器安裝位置，如果內部充氣壓力設置錯誤，它依然只是個擺設。

• 標準設定：對于隔膜式阻尼器，內部充氮氣或空氣的壓力通常應設定為系統平均工作壓力的 60% - 80%。
• 調試技巧：如果充氣壓力過高，氣墊太硬，脈沖吸不動；如果壓力過低，氣墊被藥液完全壓縮，失去了緩沖余量。在泵運行時，觀察出口壓力表，當指針擺動幅度縮減到最小時，說明充氣壓力達到了平衡點。

七、 維護與巡檢：告別震動隱患

在工業現場，計量泵系統通常是 24 小時連續運行的。為了保證阻尼器長效發揮作用，應遵循以下維護準則：

1. 800 小時檢查：根據 SEKO 官方維護建議，泵工作 800 小時 后，應再次擰緊泵頭和管路螺栓（推薦力矩 5-6Nm）。此時也應同步檢查阻尼器的氣壓是否穩定。
2. 嚴禁帶壓維護：在拆卸或檢查阻尼器前，務必斷開驅動裝置電源，并對泵頭和管道進行降壓操作。
3. 定期排空：如果使用的是空氣室式（無隔膜）阻尼器，空氣會逐漸溶解在液體中，導致緩沖效果減弱。此時需要定期停泵并排空阻尼器內的積液，重新充入空氣。

八、 結論

綜上所述，計量泵脈沖阻尼器安裝位置的最佳實踐是：緊貼泵出口、垂直向上安裝，并位于安全閥之后、背壓閥之前。

合理的布局不僅能消除管路震動，保護昂貴的計量泵隔膜和精密儀表，還能顯著提升整體加藥系統的運行穩定性。記住，安裝高度和位置的微小差異，往往決定了工業投加系統的本質安全與維護頻率。

常見問題解答 (FAQ)

Q1：如果不裝脈沖阻尼器，對計量泵會有什么傷害？答：最直接的傷害是損壞計量泵隔膜和內部傳動機構。由于往復運動產生的慣性水錘會反復沖擊隔膜背部，導致其疲勞開裂。此外，劇烈的管路震動會導致接頭松動滲漏，甚至造成電機過載過熱。

Q2：可以用一段粗管代替專業的脈沖阻尼器嗎？答：這種做法被稱為“空氣室”，在某些低壓簡易系統中有一定效果。但由于空氣會逐漸溶解在藥液中，緩沖效果會迅速消失。專業的隔膜式脈沖阻尼器能將氣體與藥液隔離，具有更持久的減震效能和更高的壓力承載能力。

Q3：為什么我裝了阻尼器，管路依然震動得很厲害？答：請排查以下三點：

1. 安裝位置：是否距離泵頭太遠？
2. 充氣壓力：內部氣壓是否太高或太低（未達到工作壓力的 60%-80%）？
3. 背壓缺失：出口端是否未安裝背壓閥？沒有背壓，阻尼器無法形成有效的充放電循環。

Q4：脈沖阻尼器對計量泵的流量有影響嗎？答：它不會改變泵的額定輸出流量，但會改變流體的輸出狀態——將“脈沖流”變?yōu)椤昂愣鳌?。這有助于下游流量計獲得更穩定的讀數，從而提高系統的控制精度。

Q5：冬季氣溫低，阻尼器的效能會下降嗎？答：會。根據查理定律，氣溫降低會導致阻尼器內部氣墊壓力下降。在北方冬季，如果環境溫度低于 10℃，建議重新校核并充填氣壓。同時，確保護罩內部干燥，防止冷凝水凍結導致隔膜變硬。
