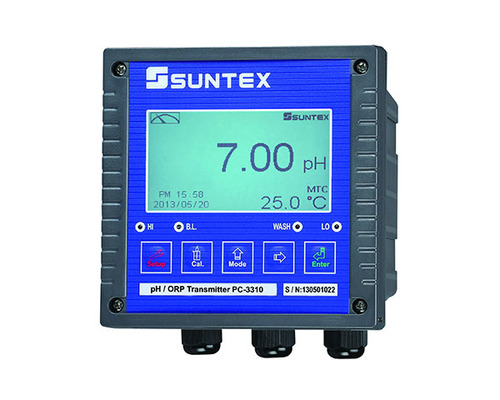

PC?3310/PC?3310RS 智能型 pH/ORP 變送器簡介
該系列變送器采用 144X144 智能型設計，是專為戶外和嚴苛工業環境設計的高精度水質分析儀器。
主要特點：
高防護與多用途安裝： 儀器采用 IP65 戶外防水設計，堅固耐用，支持盤面安裝、墻面安裝和圓管掛裝。
智能人機界面： 配備大型 LCM 顯示幕和感應式背光功能，提供中英文操作界面，并以圖文顯示，操作流程指引清晰，方便用戶快速設定和校正。
精確測量與高級校正： 具備高精度測量范圍，支持 3 點自動校正和多種溫度補償模式（Pt1000/NTC30K），確保數據準確性。
靈活的信號輸出：
PC?3310 提供兩路隔離式 0/4～20mA 模擬輸出，通常用于 pH/ORP 值和溫度的遠程傳輸。
PC?3310RS 除了一路模擬輸出外，還內置了 RS?485 Modbus 標準通訊協議，方便接入工業控制網絡，實現數字化管理。
過程控制與記錄功能（PC?3310RS 增強）： RS 型號具備實時曲線、歷史曲線圖表顯示功能，并設有 50 組事件記錄，可追蹤警報、校正和停電等關鍵事件，增強了過程追溯和管理能力。
維護便利性： 具備程序設定的電極自動清洗裝置接點，有助于減少人工維護頻率，適用于易結垢、污染的應用場景。
一、 PC?3310/PC?3310RS 型號列表
| 型號 | 類型 | 描述 |
|---|
| PC?3310 | 智能型 pH/ORP 變送器 | 具兩路 0/4～20mA 模擬信號輸出 |
| PC?3310RS | 智能型 pH/ORP 變送器 | 具一路 0/4～20mA 模擬輸出及 RS?485 數字通信接口 |
二、 優勢（特性）
| 功能分類 | 優勢描述 |
|---|
| 設計與界面 | 144X144 智能型設計，具中英文操作界面。 |
| 大型 LCM 顯示幕，具感應式背光，圖文顯示清晰，操作流程指引簡單。 |
| 安全與防護 | 戶外 IP65 防水型設計，適合盤裝、墻裝、圓管安裝。 |
| 密碼鎖及組合鍵進入設定、校正模式設計，增強安全防護。 |
| 提供溶液接地功能，可消除樣品帶電干擾。 |
| 過程控制 | 提供電極自動清洗裝置接點，程序設定輸出。 |
| PC?3310RS 可數字顯示及圖表顯示實時曲線、歷史曲線等。 |
| PC?3310RS 具 50 組事件記錄功能，載錄警報、停電、校正等信息。 |
| 校正與補償 | 具 3 點自動校正；手動/自動溫度補償功能。 |
| PC?3310RS 具 5 點自動校正及校正曲線顯示，并可自定義標準液圖表。 |
三、 技術參數（規格）
| 參數項目 | 規格值 |
|---|
| 測量范圍 pH | ?2.00～16.00pH |
| 測量范圍 ORP | ?1,999～+1,999mV |
| 測量范圍 Temp. | ?30.0～130.0°C |
| 儀表精度 pH | 0.01pH±1Digit |
| 儀表精度 ORP | 0.1%+1Digit |
| 溫度補償 | Pt1000、NTC30K 雙模式自動選擇 |
| 模擬輸出 PC?3310 | 兩路隔離式 0/4～20mA 輸出（對應 pH/ORP、Temp.） |
| 數字輸出 PC?3310RS | RS?485 Modbus 標準通訊協議 |
| 繼電器輸出 | 兩組 ON/OFF 輸出（高低點、滯后任意程序設定） |
| 電源輸入 | 100～240VAC 寬電源 或 12～36VDC 可選購 |
| 保護等級 | IP65 |
四、 應用場景
PC?3310/PC?3310RS 廣泛應用于以下領域：
水處理系統：環保水處理、純凈水、循環水、鍋爐水等。
工業制程：電子、電鍍、印染、化學、食品、制藥等制程領域。
專業監控：環境監測、污水處理廠、工業制程監控等應用。
五、 可選配件
| 配件類型 | 訂購編號 / 型號 (示例) | 用途或特點描述 (示例) |
|---|
| pH/ORP 電極 | 405?60?SC / HA405?90?PA | 膠狀電解液 pH 電極，具有抗硫化物污染的銀柵裝置。 |
| PT4805?60?T / HA405?DXK?S8 | 適用于低電導水或高污染廢水等不同介質的 pH/ORP 電極。 |
| 電極安裝保護裝置 | 8?PP?050A～300A | 浸入式電極護套（0.5～3m 長度可選）。 |
| 8?TF03 / 8?TF06 | 旁路引流式電極流通槽。 |
| InFit761 | 不銹鋼電極護套，用于槽壁測裝或管路安裝。 |
| 校正液 | pH4.01、pH7.00、pH10.00 | pH 緩沖液，用于電極校正。 |
| 其他配件 | 8?CQH?10 | 電極自動清洗裝置（氣動、水壓清洗）。 |
| 8?35 SS304 | 變送器防護罩。 |
六、 安裝尺寸表格
| 安裝項目 | 規格 |
|---|
| 安裝方式 | 盤面安裝、墻面安裝、圓管掛裝 |
| 儀表尺寸 (H×W×D) | 144mm×144mm×115mm |
| 挖孔尺寸 (H×W) | 138mm×138mm |
| 重量 | 0.8Kg |
